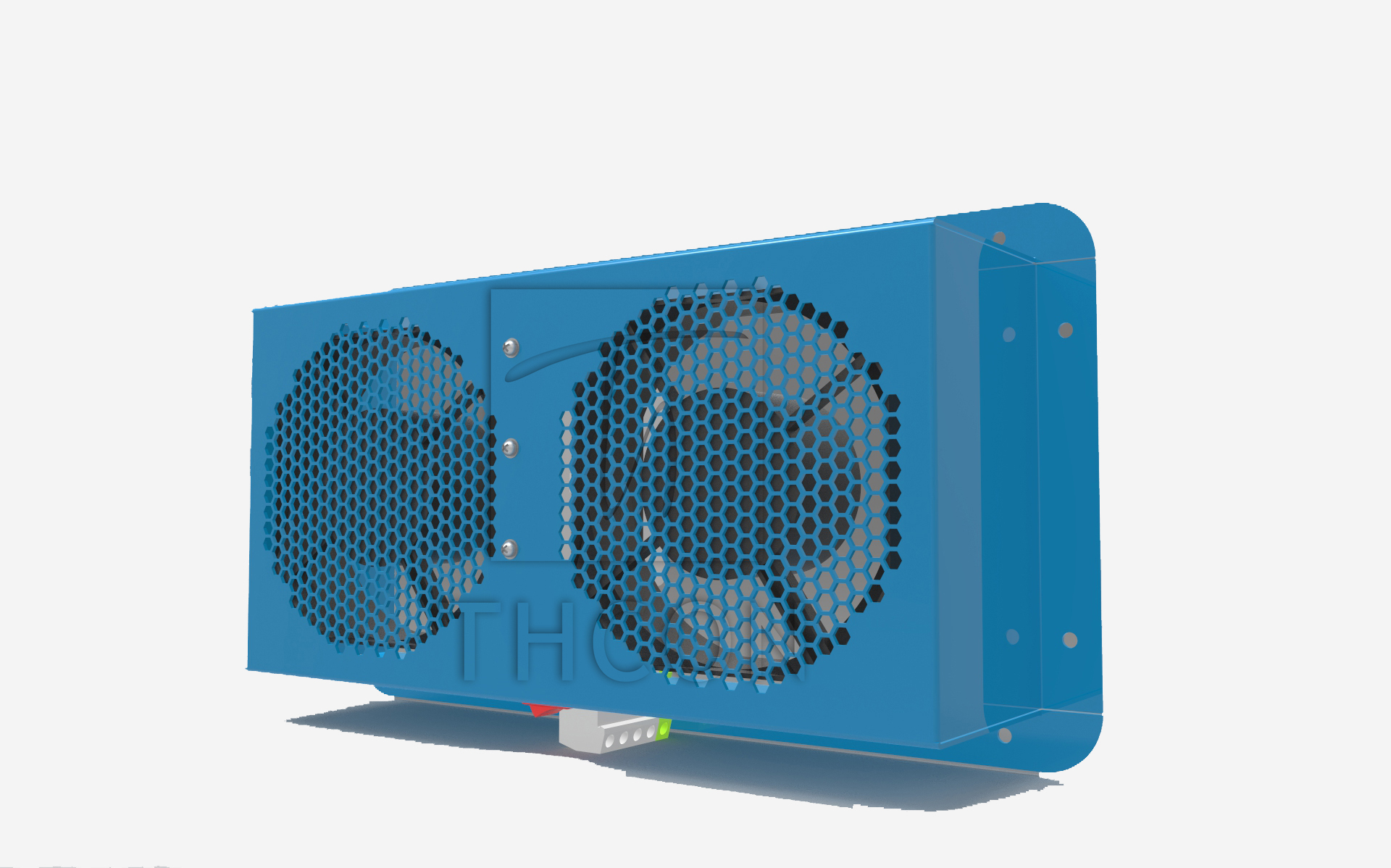

门板风扇（TFC41）
适用于标准机柜散热，产品具有转速监测、寿命监测、卡锁保护、极性保护、过流保护、隔离保护、故障报警、屏幕实时显示等功能，可实时监测风扇整体运行情况
产品参数
| 产品型号 | TFC41 |
|---|---|
| 产品额定电压 | DC 24V |
| 产品操作电压 | DC 21V-26V |
| 产品额定电流 | 0.90 A |
| 前置熔断电流 | 2.00 A |
| 产品工作温度 | -10~+55℃ |
| 产品重量 | 2.15 kg |

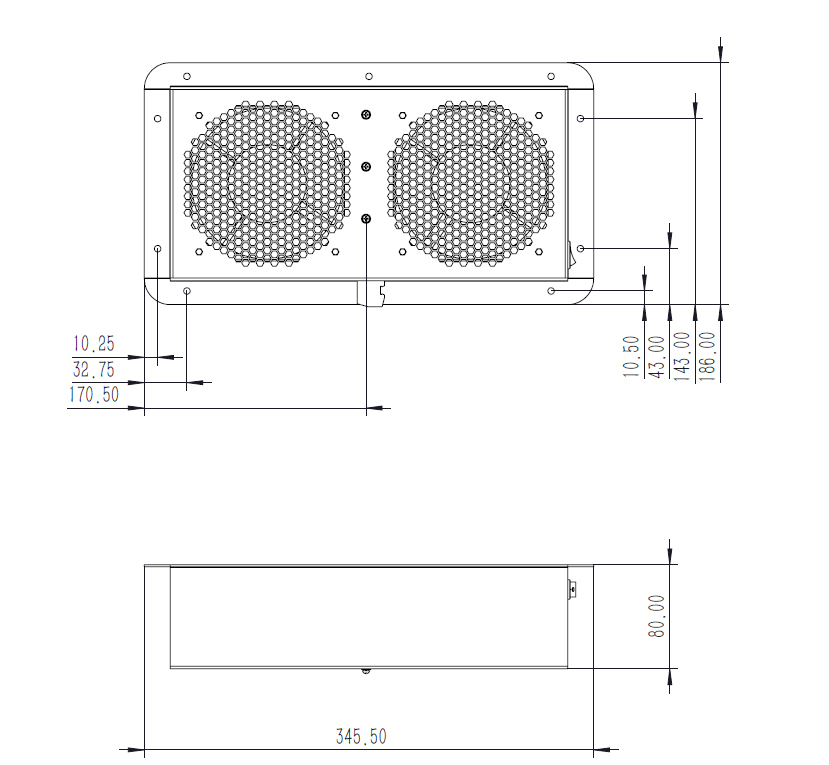

| 产品尺寸（长×宽×深） | 345.5×186.0×80.0 mm |
| 产品外接导线 | 0.5 mm² - 4.0 mm² |
| 风扇个数 | 2个 |
|---|---|
| 风扇轴承 | 管轴式 |
| 风扇气流量 | 200 m³/h/个风扇 |
| 风扇转速 | 3200 RPM /个风扇 |
| 风扇噪声等级 | 47 dB(A)/ 个风扇 |
| 风扇寿命 | 100000h（25℃）/个 |
| 风扇外壳材质 | PBT |
| 风扇扇叶材质 | PA |
| 产品外壳材质 | 铝合金 |
产品特性
| 项目 | 描述 |
|---|---|
| 转速监测 | 不间断监测各个风扇实时转速 |
| 寿命监测 | 不间断监测各个风扇实时寿命 |
| 低转速报警 | 任何一个风扇转速低于额定转速的90%，红灯报警 |
| 寿命报警 | 任何一个风扇达到额定寿命，红灯报警 |
| 故障输出反馈 | 任何一个风扇运转故障时，红灯报警 |
| 卡锁保护 | 任何一个风扇被卡锁，该风扇停止运转，其他风扇正常运转；卡锁解除后，该风扇 1-2S 后自动恢复运转 |
| 极性保护 | 电源正负极反接时，电路不导通，风扇不运转 |
| 过流保护 | 电流大于 5A 并超过 5S 时，电路不导通 |
| 浪涌保护 | 可导出大于 26.7V 的浪涌电压 |
| 隔离保护 | 风扇监测系统与外界电路隔离耐压： 3000 VDC |
| 进风设计 | 进风口位于产品面板，从机柜外部进入冷风，加速降温 |
| 覆膜处理 | 所有风扇及PCB进行覆膜处理，防霉菌、防潮湿、防盐雾 |
| 外壳材质 | 所有为铝合金，除风扇安装面外，其余喷塑，耐腐蚀、耐氧化 |
| 电气连续性 | 风扇安装面已进行导电氧化，以便实现电气连续性 |
| 屏幕显示 | 显示实时转速、使用寿命、报警状态，便于监测 |
故障信号输出说明

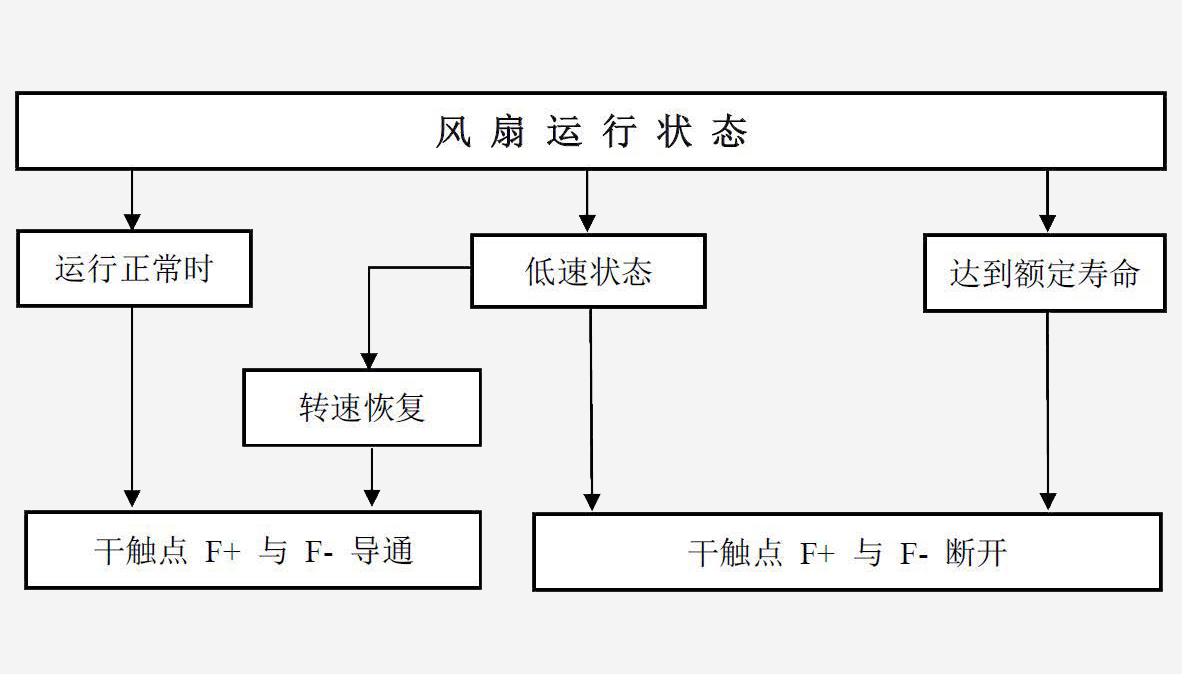

1. 当所有风扇正常工作时，干触点 F+ 与 F- 导通
2. 任何一个风扇转速低于额定转速的90%，
干触点 F+ 与 F-断开
3. 任何一个风扇未通电或工作异常，
干触点 F+ 与F- 断开
4. 任何一个风扇达到额定寿命，干触点F+ 与F- 断开
5. 任何故障情况下，干触点 F+ 与 F-断开
使用说明

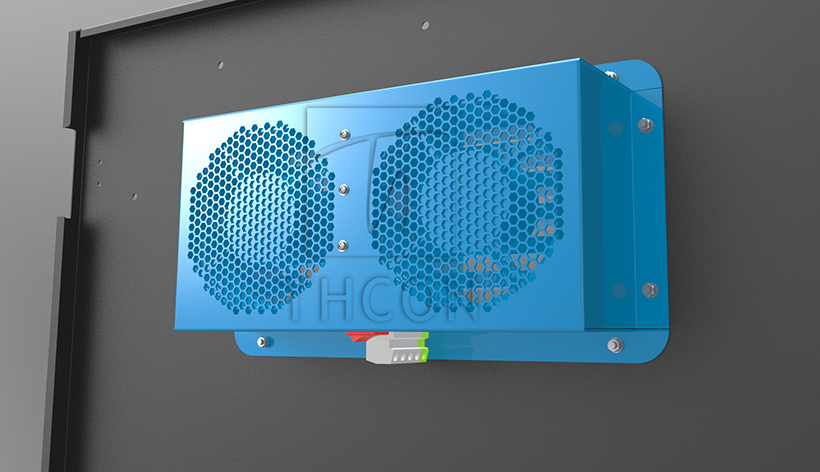

1. 本产品适用于标准网络机柜门板散热
2. 安装位置：机柜门板内部安装
3. 安装方式：通过十颗机柜门板上NFH-M4-10螺钉固定，
安装后需依次套上D4_GB97_1平垫、GB93-87_4弹垫，
最后锁紧M4_GB6170螺母
4. 使用0.5 mm² - 4.0 mm² 的软导线参照如下端子定义表进行
连接
5. 通电运行测试
| 外部端子定义表 | |
|---|---|
| 端子 | 功能 |
| V+ | 直流电源正极输入端口(灰色) |
| V- | 直流电源负极输入端口(灰色) |
| F+ | 干触点信号（故障信号输出）(灰色) |
| F- | 干触点信号（故障信号输出）(灰色) |
| PE | 保护接地端口(黄绿色) |
故障排查指导
1. 风扇上电后，三个风扇未工作，干触点断开，请按以下步骤排查
A. 请检查电源线是否断开，检查外部端子接线正确
B. 若电源线连接正确，请检查输入电压是否为 DC 24V
2. 风扇上电后，指示灯为红灯，请按以下步骤排查
A. 若产品工作时间长达10万小时，则产品已达到额定寿命，建议更换新产品
B. 若存在风扇未工作，请检查风扇是否卡住，若风扇卡住，请排除异物
C. 若风扇正常运行，请检查外部端子是否松动，并进行锁紧处理，排除故障
D. 若故障继续存在，请检查外接线缆是否破损，并重新按照正确接线方式连接
3. 若故障继续存在，请联系厂家维修或者更换
备注：产品质保周期为自验货通过之日起2年，验货通过时间不超过收到货物后7个工作日
注意事项
1. 请勿带电安装
2. 请勿用手触摸出风口
3. 请勿随意拆卸，谨防触电
4. 请避免异物坠入产品内部
5. 请使用标准24VDC电源供电
6. 连接外部导线时，请核对端子标识
7. 请勿将本机放置于潮湿或靠近火源的地方
