模拟量隔离器 XHIA3-C0102
模拟量调理模块（XHIA3-C0102）是由电子外壳、接线端子和功能板卡组成，电子模块里面装有功能板卡，通过按下模块侧面的卡扣可以快速插拔式功能板卡，板卡的GND与导轨卡槽连接。
产品参数
| 供电电源 | |
|---|---|
| 通道数 | 1路 |
| 供电范围 | 24VDC±10% |
| 功耗 | ≤3W |
| 热插拔 | 不支持 |
| 通道特性 | |
| 输入通道数 | 1（1个1分2通道） |
| 输出通道数 | 2通道 |
| 信号类型 | 电流 |
| 信号范围 | 4-20mA |
| 负载要求 | <600Ω |
| 输出误差 | ≤0.2%F.S（0℃~+50℃） |
| 过压保护 | 支持 |
| 过流保护 | 支持 |
| 隔离耐压 | |
| 通道对通道 | 1500Vpeak@1min<5mA |
| 通道对系统 | 1500Vpeak@1min<5mA |
| 物理特性 | |
| 安装方式 | 机箱导轨安装 |
| 模快尺寸（长*宽*高） | 101.30*99.0*12.5mm |
| PCB尺寸（长*宽*高） | 100.0*80.0*1.6mm |
| 接线端子 | 插拔式接线端子 |
| 环境条件 | |
| 工作环境温度 | +5℃~+35℃（正常工作） 0℃~+50℃（事故条件） |
| 工作环境相对湿度 | 10%~80%，无冷凝（正常工作） 10%~95%，无冷凝（事故工作） |
| 工作环境大气压力 | 86KPa~106KPa |
| 存储环境温度 | -40℃~+85℃ |
| 存储环境相对湿度 | 5%~96%，无冷凝 |
| 存储环境大气压力 | 86KPa-106KPa |
| 污染等级 | Pollution Degree 2 |
| 其他要求 | |
| MTBF | ≥100000h |
产品外观说明
模拟量调理模块（XHIA3-C0102）外观示意图如下图所示。

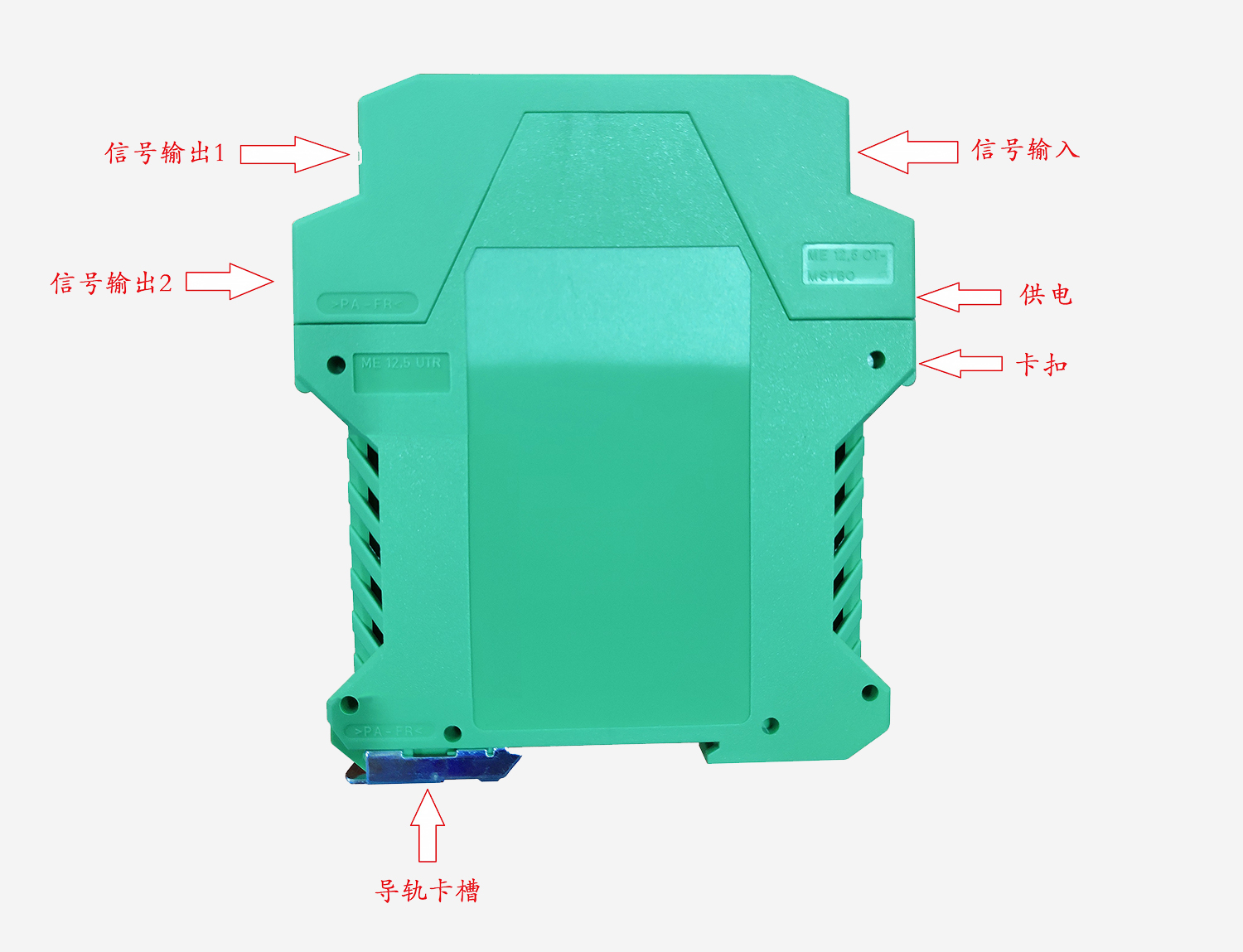

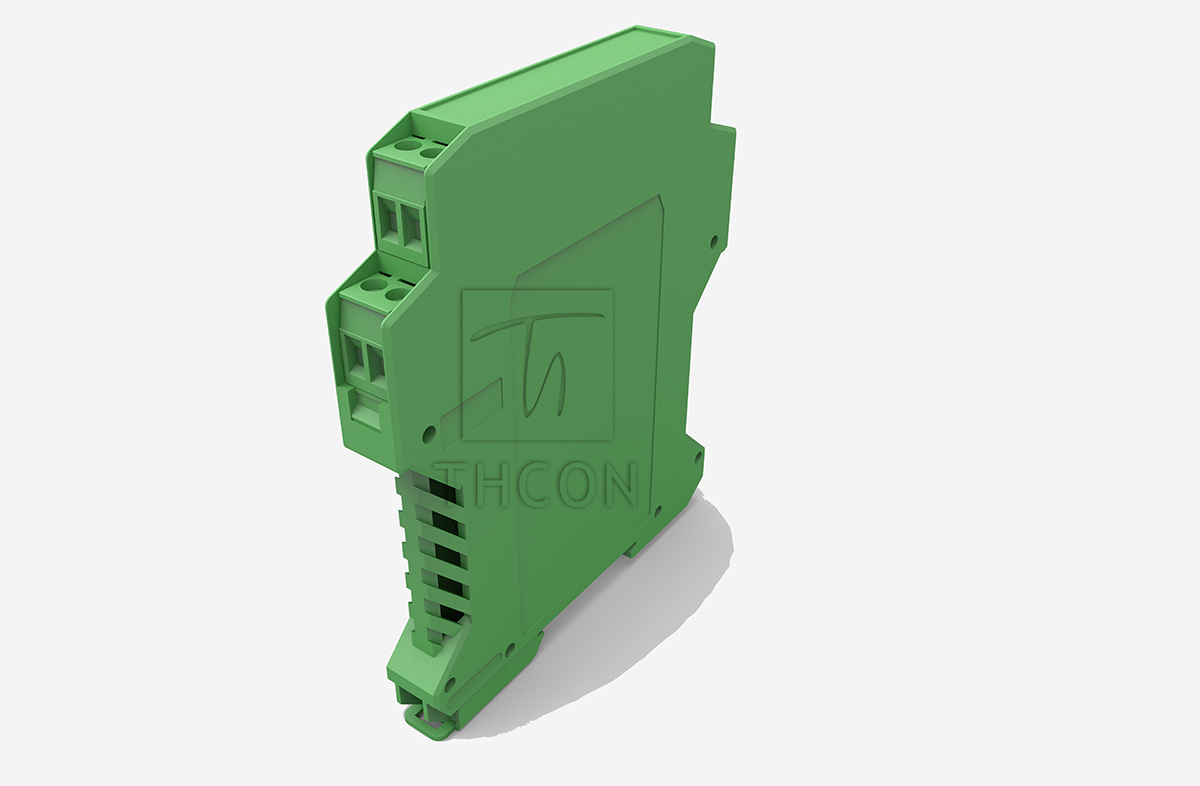

图1 模拟量调理模块（XHIA3-C0102）外观图
接口信号说明
如图2所示，现场模拟量信号经变送器送至模拟量调理模块（XHIA3-C0102）进行隔离调理，模拟量调理模块（XHIA3-C0102）可兼容四线制变送器和二线制变送器，需要外接电源。

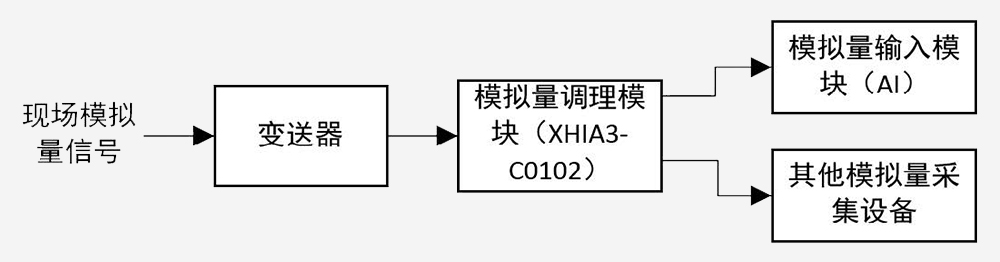

图2 XHIA3-C0102输入接口示意图
接线端子说明
信号输入在插拔式接线端子上接线，各端子在模块上的位号分配如图3所示，各端子名称如表1所示

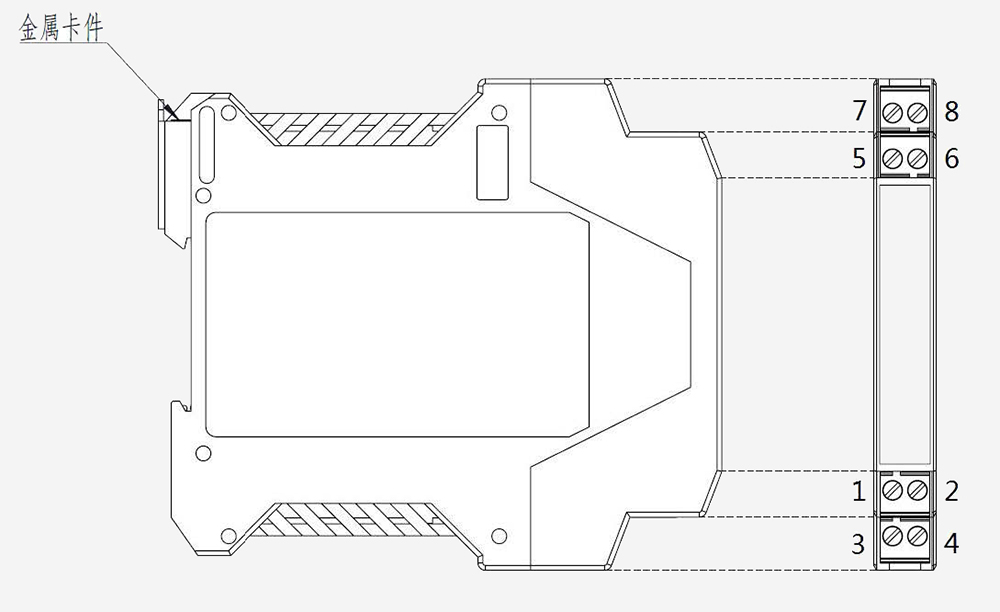

图3 模拟量调理模块（XHIA3-C0102）端子分布示意图
表1 XHIA3-C0102模拟量调理模块接线端子定义
| 端子号 | 名称 | 含义 |
|---|---|---|
| 1 | Iin- | 信号输入负端 |
| 2 | Iin+ | 信号输入正端 |
| 3 | GND_PA | 供电地端 |
| 4 | 24V+ | 供电正端 |
| 5 | Iout- | 通道1信号输出负端 |
| 6 | Iout+ | 通道1信号输出正端 |
| 7 | Iout- | 通道2信号输出负端 |
| 8 | Iout2+ | 通道2 信号输出正端 |
安装说明
如图4所示，通过模拟量调理模块（XHIA3-C0102）的尾部导轨卡槽，可以将模块嵌在机柜导轨上

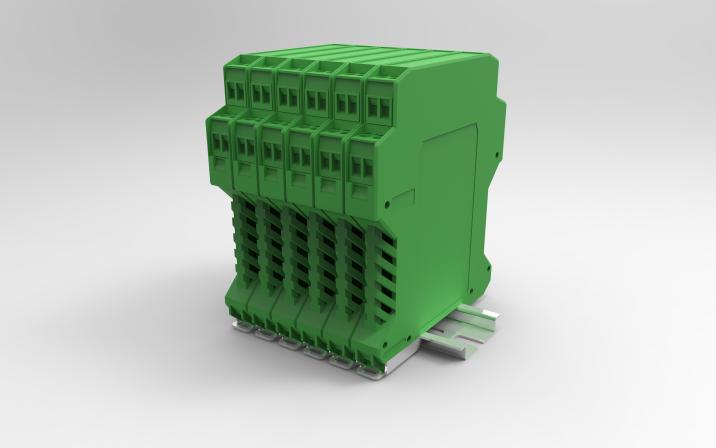

图4 模拟量调理模块（XHIA3-C0102）安装示意图
注意事项
1. 请勿带电安装
2. 请勿用手触摸电源输入端
3. 请勿随意拆卸，谨防触电
4. 请使用标准24VDC电源供电
5. 请勿将本机放置于潮湿或靠近火源的地方
